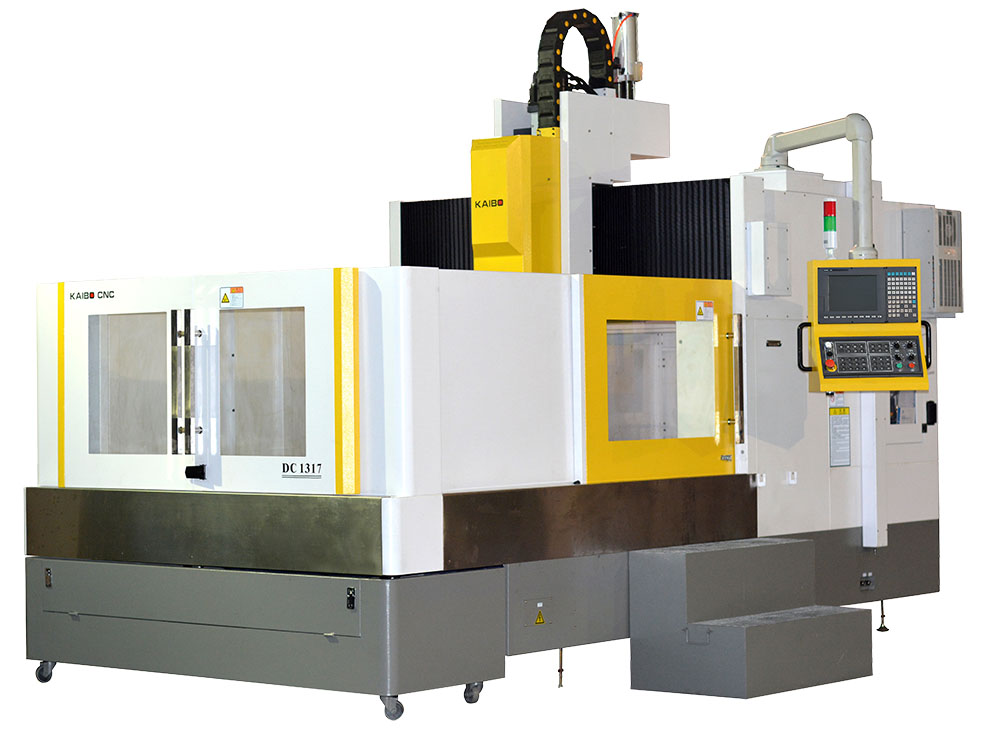

DC-1317数控龙门铣

简要描述：KAIBOCNC-DC1317数控龙门铣是j9九游会真人游戏第一品牌数控专门为大尺寸、高重量的模具设计生产的，该机传动平稳、刚性高、机身重、行程大，能满足市场上大部分的模具生产要求。标配BT40机械主轴，也可选配更重切削的BT50主轴。

更新时间：2024-02-20
访问次数：124

联系我们

详情介绍

KAIBOCNC-DC1317数控龙门铣是j9九游会真人游戏第一品牌数控专门为大尺寸、高重量的模具设计生产的，该机传动平稳、刚性高、机身重、行程大，能满足市场上大部分的模具生产要求。标配BT40机械主轴，也可选配更重切削的BT50主轴。

规格/机型 Parameter/Model		DC-1317
精度 Accuracy	定位精度 Positioning accuracy	0.01/500mm
精度 Accuracy	重复定位精度 Repeat positioning accuracy	0.01mm
工作台 Worktable	工作台尺寸 Worktable size	1300*1700mm
	T型槽 T-slot size	7T-18-190mm
	最大工作负重 Max. load	2000Kg
加工范围 Travel	X/Y/Z轴行程 X/Y/Z axis travel	1300/1700/500mm
	龙门宽度 Gantry width	1360mm
	横梁至工作台面距离 Beam to worktable	700mm
	主轴鼻端至工作台面距离 Spindle nose to worktable	150-650mm
进给 Feed	快速进给 G00 Max. feeding speed G00	15m/min
	切削进给 G01 Max. working speed G01	10m/min
	X/Y/Z轴电机功率 X/Y/Z axis motor power	2900w/2900w/2900w
主轴 Spindle	主轴功率 Spindle motor power	11KW
	主轴最高转速 Spindle Max. speed	12000rpm
	刀具规格 Tool holder	BT40
刀库（选配） Tool Magazine（Opt.)	刀库类型 ATC type	刀臂式刀库 Arm type
刀库（选配） Tool Magazine（Opt.)	刀库容量 ATC capacity	24pcs
通用参数 Common	工作电压及总容量 Power supply and total capacity	3P/380V/50Hz/30KVA
	机床重量 Machine weight	12000Kg
	外形尺寸 Dimension	452026002880mm
主要部件 Main parts	系统 Controller	新代 21MA/台湾 Syntec 21MA/Taiwan
	交流伺服电机（驱动） AC servo motor(Driver)	安川/日本 Yaskawa/Japan
	主轴变频器 Spindle inverter	汇川/中国，新代/台湾 Inovance/China,Syntec/Taiwan
	线轨 Linear guide way	45 上银，银泰/台湾，凯特/中国 45 Hiwin,PMI/Taiwan,Kaite/China
	丝杠 Ball screw	5010/5010/4010 上银，银泰/台湾，THK/日本 5010/5010/4010 Hiwin,PMI/Taiwan,THK/Japan
	电子手轮 Electronic hand-wheel	EHDW-BA5S-1 远瞻/台湾 EHDW-BA5S-1 Future/Taiwan
	润滑系统 Lubrication system	YET-A2P2 裕祥精机/台湾 YET-A2P2 ISHAN/Taiwan
	油冷机 Oil Coolant Chiller	帕森托尔/中国 Parsonthor/China
	空调 Air conditioner	EA-6AP 帕森托尔/中国 EA-6AP Parsonthor/China
	排屑器 Chip conveyor	内置螺旋排屑 Inside screw-type
