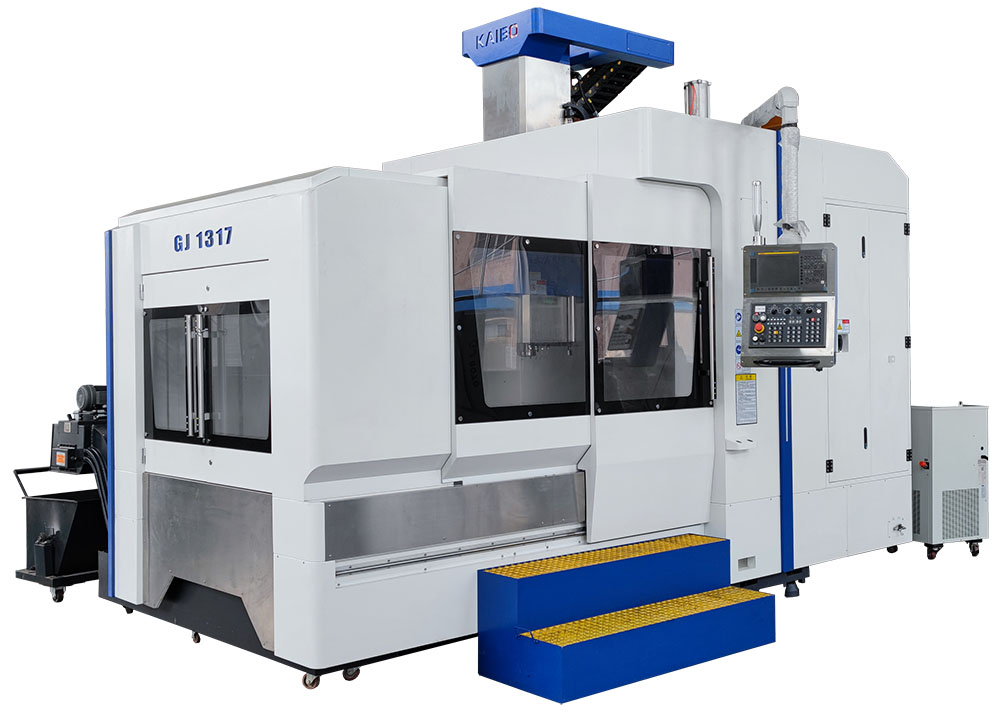

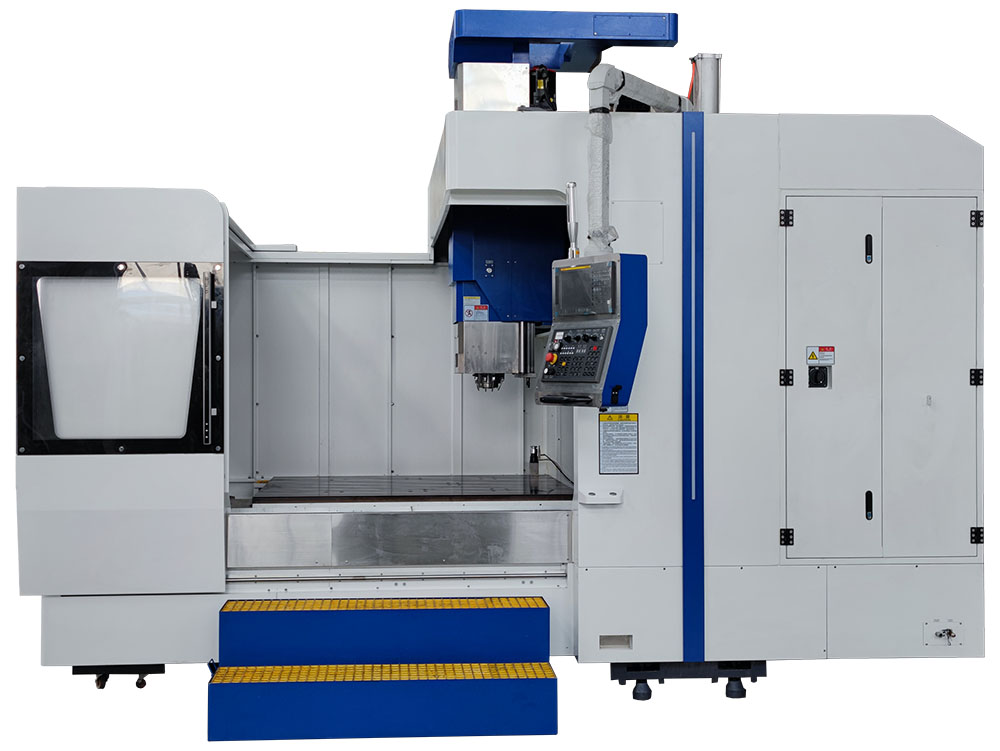

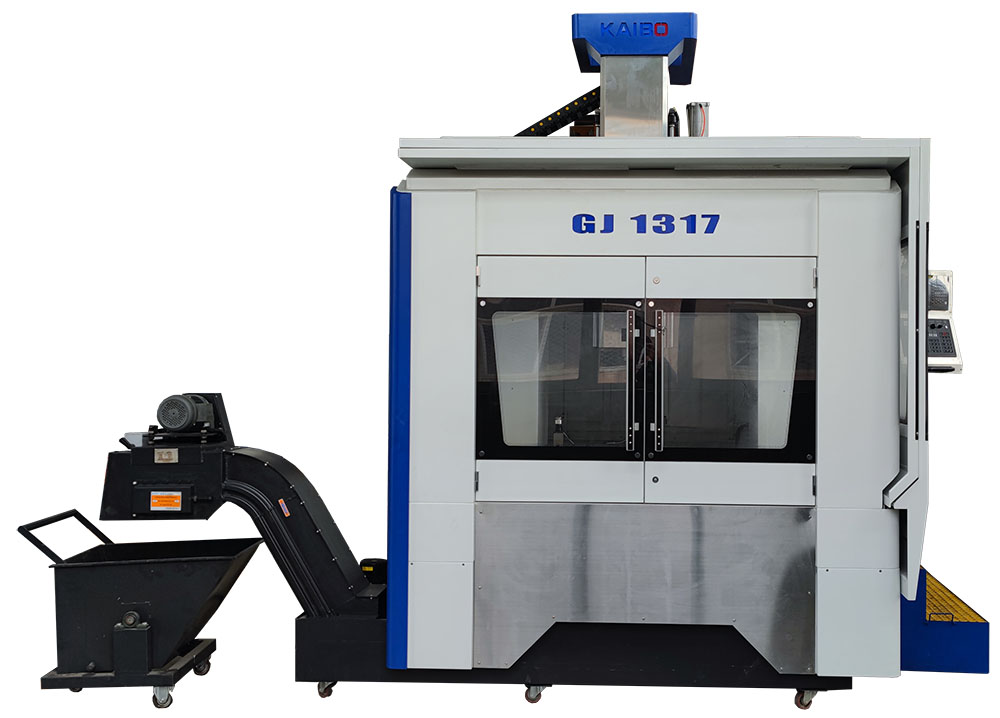

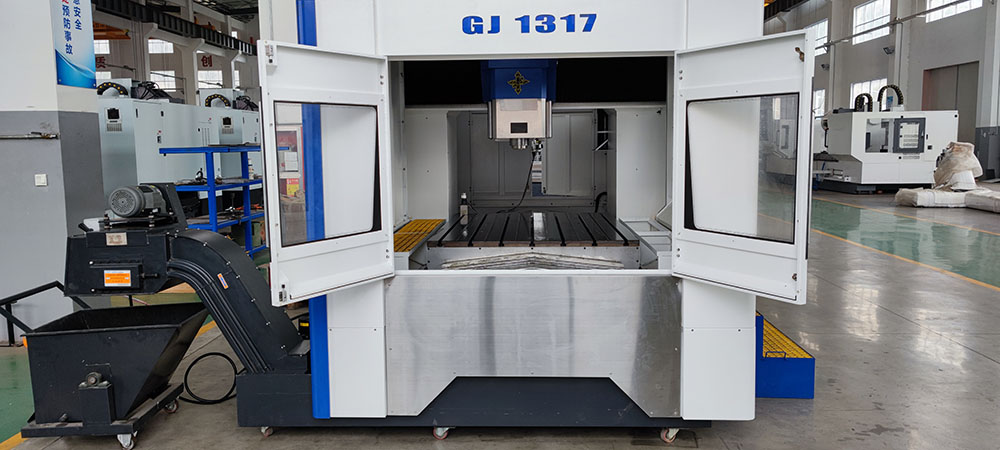

GJ-1317中高速龙门数控铣

简要描述:飞鹤 GJ-1317型中高速龙门数控铣是为了适应当前的市场要求而设计的,既考虑机床在加工时高速移动和高速切削,又保证机床加工产品的高精度、高光度。因此采用日本发那科(选配西门子)系统、伺服电机,采用台湾高速、高精的导轨、丝杠、主轴。合理的结构设计,严格的装配调试,确保了该机能满足高速、高精的加工要求。

  • 更新时间:2024-02-20
  • 访问次数:185
详情介绍

飞鹤 GJ-1317型中高速龙门数控铣是为了适应当前的市场要求而设计的,既考虑机床在加工时高速移动和高速切削,又保证机床加工产品的高精度、高光度。因此采用日本发那科(选配西门子)系统、伺服电机,采用台湾高速、高精的导轨、丝杠、主轴。合理的结构设计,严格的装配调试,确保了该机能满足高速、高精的加工要求。



规格/机型 Parameter/Model GJ-1317
精度
Accuracy
定位精度
Positioning accuracy
0.01mm
重复定位精度
Repeat positioning accuracy
0.005mm
工作台
Worktable
工作台尺寸
Worktable size
1300*1700mm
T型槽
 T-slot size
6T-18-185mm
最大工作负重
Max. load
5000Kg
加工范围
Travel
X/Y/Z轴行程
X/Y/Z axis travel
1300/1700/700mm
龙门宽度
Gantry width
1450mm
横梁至工作台面距离
Beam to worktable
950mm
主轴鼻端至工作台面距离
Spindle nose to worktable
75-775mm
进给
Feed
快速进给 G00
Max. feeding speed G00
30-30-15m/min
切削进给 G01
Max. working speed G01
10m/min
X/Y/Z轴电机功率
X/Y/Z axis motor power
Bis22/2/bis22b
(3000w/3000w/3000w)
主轴
Spindle
主轴功率
Spindle motor power
11KW
主轴最高转速
Spindle Max. speed
15000rpm
刀具规格
Tool holder
HSK63A/Φ120
刀库(选配)
Tool Magazine(Opt.)
刀库类型
ATC type
刀臂式刀库
Arm type
刀库容量
ATC capacity
24pcs
通用参数
Common
工作电压及总容量
Power supply and total capacity
3P/380V/50Hz/40KVA
机床重量
Machine weight
17000Kg
外形尺寸
Dimension
4600*2600*3000mm
主要部件
Main parts
系统
Controller
发那科/日本
Fanuc/Japan
交流伺服电机(驱动)
AC servo motor(Driver)
发那科/日本
Fanuc/Japan
主轴变频器
Spindle inverter
发那科/日本
Fanuc/Japan
线轨
Linear guide way
55 上银,银泰/台湾
55 Hiwin,PMI/Taiwan
丝杠
Ball screw
5010/5010/5005 上银,银泰/台湾
5010/5010/5005 Hiwin,PMI/Taiwan
电子手轮
Electronic hand-wheel
EHDW-BA5S-1 远瞻/台湾
EHDW-BA5S-1 Future/Taiwan
润滑系统
Lubrication system
YET-A2P2 裕祥精机/台湾
YET-A2P2 ISHAN/Taiwan
油冷机
Oil Coolant Chiller
帕森托尔/中国
Parsonthor/China
空调
Air conditioner
EA-6AP 帕森托尔/中国
EA-6AP Parsonthor/China
排屑器
Chip conveyor
内置螺旋排屑
Inside screw-type
