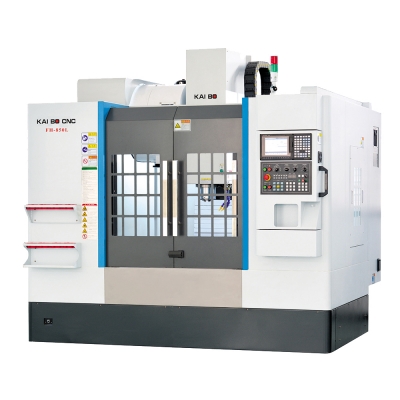

FH-855L立式加工中心

简要描述:j9九游会真人游戏第一品牌数控FH-855L是以原型FH-850L升级的,是中高速立式加工中心中最受用户欢迎的。合理的工作台尺寸和行程,BT40机械主轴使得该机适用于大部分模具的加工,更可选配24刀位刀臂式刀库。

  • 更新时间:2024-02-20
  • 访问次数:186
详情介绍

FH系列中高速加工中心的床身采用框架封闭结构,内部采用斜向肋板加强。
先进的结构设计,保证了机床的整体刚性、机身的稳定性和抗振阻尼性。
选用高精密丝杆和滚柱导轨,既保证了机床进给的速度和精度,又兼顾了承载力。
配备转速8000一12000RPM的高速主轴,加工效果媲美数控雕铣机。
该机的大脑一系统,可选用日本三菱系统、日本发那科系统、台湾SYNTEC系统。

j9九游会真人游戏第一品牌数控FH-855L是以原型FH-850L升级的,是中高速立式加工中心中最受用户欢迎的。合理的工作台尺寸和行程,BT40机械主轴使得该机适用于大部分模具的加工,更可选配24刀位刀臂式刀库。



规格/机型 Parameter/Model FH-855L
精度
Accuracy
定位精度
Positioning accuracy
0.01mm
重复定位精度
Repeat positioning accuracy
0.005mm
工作台
Worktable
工作台尺寸
Worktable size
920*550mm
T型槽
 T-slot size
5T-18-100mm
最大工作负重
Max. load
600Kg
加工范围
Travel
X/Y/Z轴行程
X/Y/Z axis travel
800/550/600mm
主轴鼻端至工作台面距离
Spindle nose to worktable
140-740mm
主轴中心至立柱距离
Spindle center to Column
550mm
进给
Feed
快速进给 G00
Max. feeding speed G00
48m/min
切削进给 G01
Max. working speed G01
12m/min
X/Y/Z轴电机功率
X/Y/Z axis motor power
2.0/2.0/3.0kw
主轴
Spindle
连接方式
Drive type
直联
Direct-type
主轴功率
Spindle motor power
7.5-11kw
主轴最高转速
Spindle Max. speed
12000rpm
刀具规格
Tool holder
BT40
刀库(选配)
Tool Magazine(Opt.)
刀库类型
ATC type
刀臂式刀库
Arm type
刀库容量
ATC capacity
24/32pcs
通用参数
Common
工作电压及总容量
Power supply and total capacity
3P/380V/50Hz/20KVA
机床重量
Machine weight
6000Kg
外形尺寸
Dimension
2500*2200*2500mm
主要部件
Main parts
系统
Controller
新代 21MA/台湾
Syntec 21MA/Taiwan
交流伺服电机(驱动)
AC servo motor(Driver)
安川/日本
Yaskawa/Japan
主轴变频器
Spindle inverter
汇川/中国
Inovance/China
导轨(滑块数量)
Guide way
35/45/45(4/4/6) 上银,银泰/台湾,力士乐/德国
35/45/45(4/4/6)  Hiwin,PMI/Taiwan,Rexroth/German
丝杠
Ball screw
4012 上银,银泰/台湾,THK/日本
4012 Hiwin,PMI/Taiwan,THK/Japan
电子手轮
Electronic hand-wheel
EHDW-BA5S-1 远瞻/台湾
EHDW-BA5S-1 Future/Taiwan
润滑系统
 Lubrication system
YET-A2P2 裕祥精机/台湾
YET-A2P2 ISHAN/Taiwan
油冷机
Oil Coolant Chiller
15P 帕森托尔/中国
15P Parsonthor/China
空调
Air conditioner
EA-6AP 帕森托尔/中国
EA-6AP Parsonthor/China
内部排屑器
Chip conveyor
内置螺旋排屑
Inside screw-type

选配件:

发那科系统(若选配发那科系统,则三轴电机、主轴电机等配件也将替换为发那科)

BT40/15kw/15000rpm主轴(扭矩:120Nm)

外部排屑机

对刀仪

测头
