首页 > 产品中心 > 龙门高速铣 > GJ630-5T型五轴加工中心

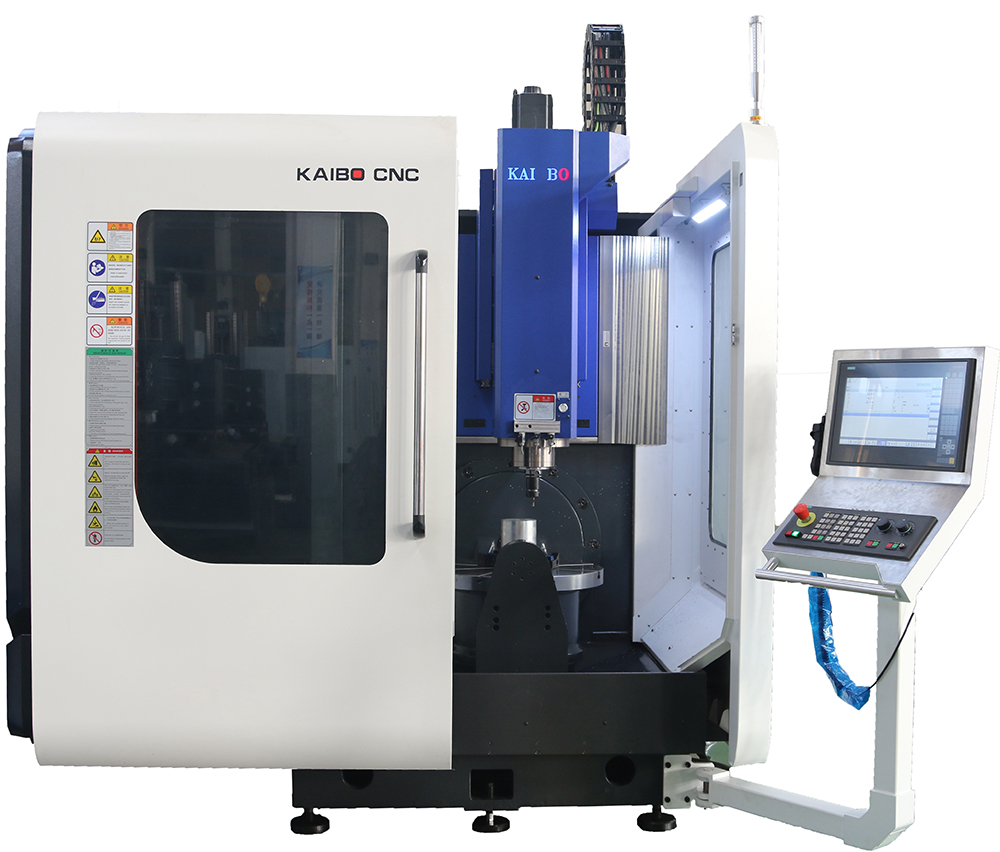

GJ630-5T型五轴加工中心

简要描述:GJ630-5T型五轴加工中心采用3+2的双转台结构。在X,Y,Z三轴的基础上,增加A,C轴二个转台,利用A,C轴先将工件旋转一个或两个方向,转到所需的加工角度,再进行加工。具有机床资金投入少,编程相对简单,在一些加工要求下具备五轴加工中心性能。是一些加工复杂工件的加工利器。

  • 更新时间:2024-02-20
  • 访问次数:126
详情介绍

GJ630-5T型五轴加工中心采用3+2的双转台结构。在X,Y,Z三轴的基础上,增加A,C轴二个转台,利用A,C轴先将工件旋转一个或两个方向,转到所需的加工角度,再进行加工。具有机床资金投入少,编程相对简单,在一些加工要求下具备五轴加工中心性能。是一些加工复杂工件的加工利器。

GJ630-5T型五轴加工中心主要部件配置及参数

名称

规格/型号

品牌/产地

控制系统

840D sl

西门子/德国

直线导轨

RG35

力士乐/德国

滚珠丝杠

XY:4012/Z:3212

THK/日本

XYZ伺服电机

3.1kW

西门子/德国

第四轴(B轴)DD电机

13.3kW 2540Nm/±110°

超同步/北京

第五轴(C轴)DD电机

3.7kW 700Nm/360°

超同步/北京

主轴

15kW/HSK A63

超同步/北京

刀库

24T

北钜/台湾

电子手轮

EHDW-BA5S-1

远瞻/台湾

主轴水冷机

25P

帕森拖尔/国产

配电柜空调

LA-08W

雷博/国产

润滑系统

1.5L

胜祥/台湾

主轴油气润滑系统



SKF/瑞典

气动系统



AirTAC/台湾



主要技术参数

单位

数据

X轴工作行程

mm

600

Y轴工作行程

mm

450

Z轴工作行程

mm

400

主轴端面至工作台距离

mm

150-550

工作台直径

mm

∅630

分度盘中心孔直径

mm

∅30H6

T型槽宽度

mm

14H7

最大工作负重

kg

300

最高运动速度

m/min

30

主轴最高转速

rpm

18000

主轴刀柄

HSK A63热涨刀柄

∅3.17-∅20

电源最大功耗

三相380V

50KW

床体重量

t

6

外形尺寸

mm

2360*3700*2900

定位精度

mm

0.008

复位定位精度

mm

0.006
