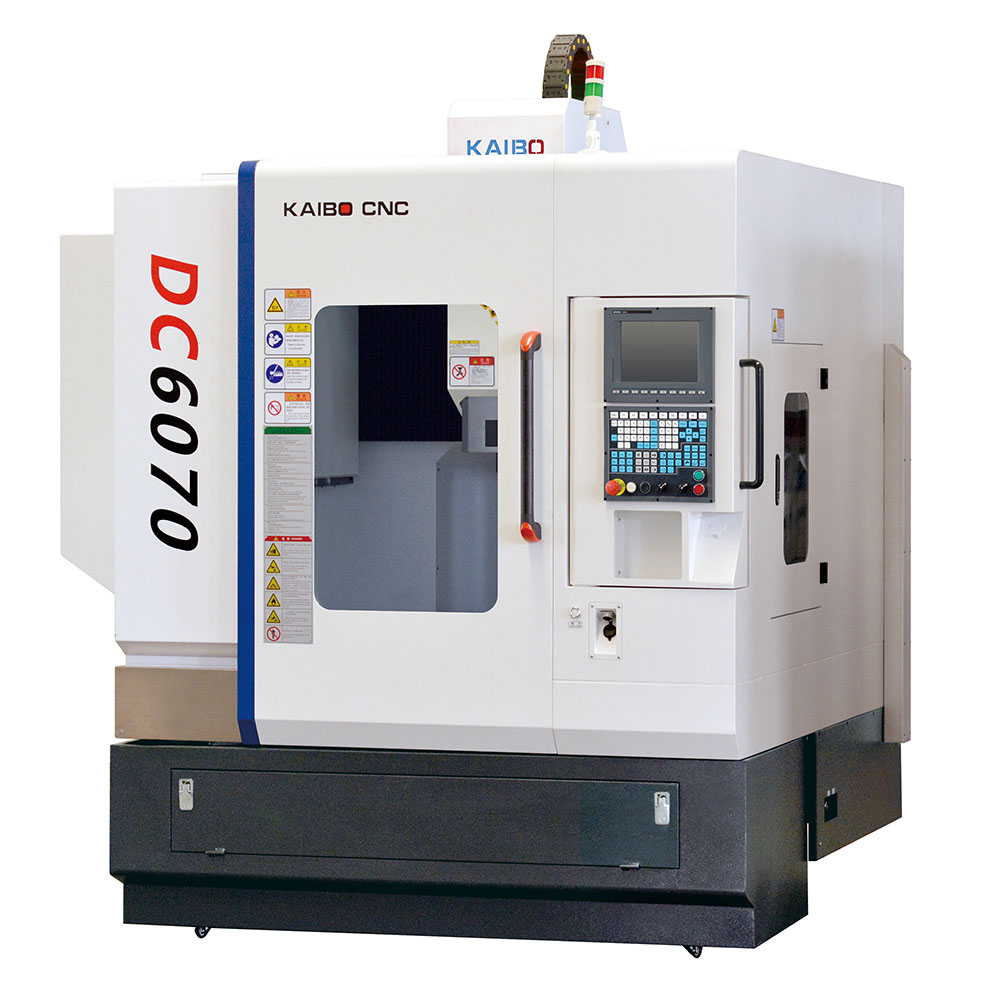

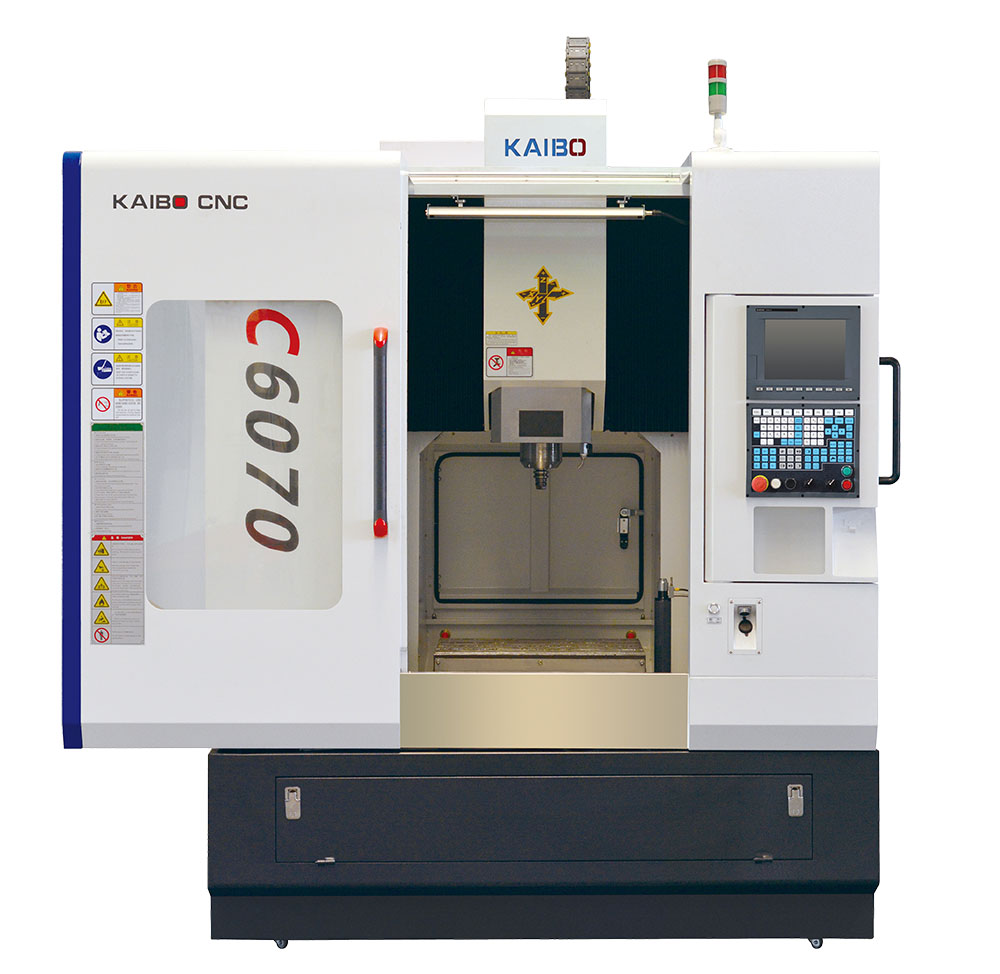

简要描述：DC-6070鞋模专用雕铣机采用高速新代数控系统，高转速、高扭矩的电主轴，选用P级（精密级）导轨、C3级精度滚珠丝杆。横梁立柱一体铸造，刚性足，抗震性好。运行时切削速度快，整体平稳。
更新时间：2024-02-20 访问次数：124j9九游会真人游戏第一品牌数控DC-6070数控雕铣机采用高速新代数控系统，高转速、高扭矩的电主轴，选用P级（精密级）导轨、C3级精度滚珠丝杆。横梁立柱一体铸造，刚性足，抗震性好。运行时切削速度快，整体平稳。
| 规格/机型 Parameter/Model | DC-6070 | |
| 精度 Accuracy |
定位精度 Positioning accuracy |
0.01/300mm |
| 重复定位精度 Repeat positioning accuracy |
0.01mm | |
| 工作台 Worktable |
工作台尺寸 Worktable size |
600*600mm |
| T型槽 T-slot size |
5T-16-125mm | |
| z大工作负重 Max. load |
400Kg | |
| 加工范围 Travel |
X/Y/Z轴行程 X/Y/Z axis travel |
700/600/370mm |
| 龙门宽度 Gantry width |
730mm | |
| 横梁至工作台面距离 Beam to worktable |
500mm | |
| 主轴鼻端至工作台面距离 Spindle nose to worktable |
130-500mm | |
| 进给 Feed |
快速进给 G00 Max. feeding speed G00 |
12m/min |
| 切削进给 G01 Max. working speed G01 |
8m/min | |
| X/Y/Z轴电机功率 X/Y/Z axis motor power |
850/850/850w | |
| 主轴 Spindle |
主轴功率 Spindle motor power |
7.5kw |
| 主轴z高转速 Spindle Max. speed |
24000rpm | |
| 刀具规格 Tool holder |
ER16(Φ3.17-Φ8) | |
| 刀库（选配） Tool Magazine（Opt.) |
刀库类型 ATC type |
刀臂式刀库 Arm type |
| 刀库容量 ATC capacity |
20pcs | |
| 通用参数 Common |
工作电压及总容量 Power supply and total capacity |
3P/380V/50Hz/8KVA |
| 机床重量 Machine weight |
5000Kg | |
| 外形尺寸 Dimension |
1860*2130*2780mm | |
| 主要部件 Main parts |
系统 Controller |
新代 21MA/台湾 Syntec 21MA/Taiwan |
| 交流伺服电机（驱动） AC servo motor(Driver) |
安川/日本 Yaskawa/Japan |
|
| 主轴变频器 Spindle inverter |
汇川/中国 Inovance/China |
|
| 线轨 Linear guide way |
30 上银，银泰/台湾 30 Hiwin,PMI/Taiwan |
|
| 丝杠 Ball screw |
3210/3210/2806 上银，银泰/台湾 3210/3210/2806 Hiwin,PMI/Taiwan |
|
| 电子手轮 Electronic hand-wheel |
EHDW-BA5S-1 远瞻/台湾 EHDW-BA5S-1 Future/Taiwan |
|
| 润滑系统 Lubrication system |
YET-A2P2 胜祥/台湾 YET-A2P2 Shengxiang/Taiwan |
|
| 油冷机 Oil Coolant Chiller |
15P 帕森托尔/中国 15P Parsonthor/China |
|
| 空调 Air conditioner |
选配帕森托尔/中国 Opt.Parsonthor/China |
|
| 排屑器 Chip conveyor |
||
