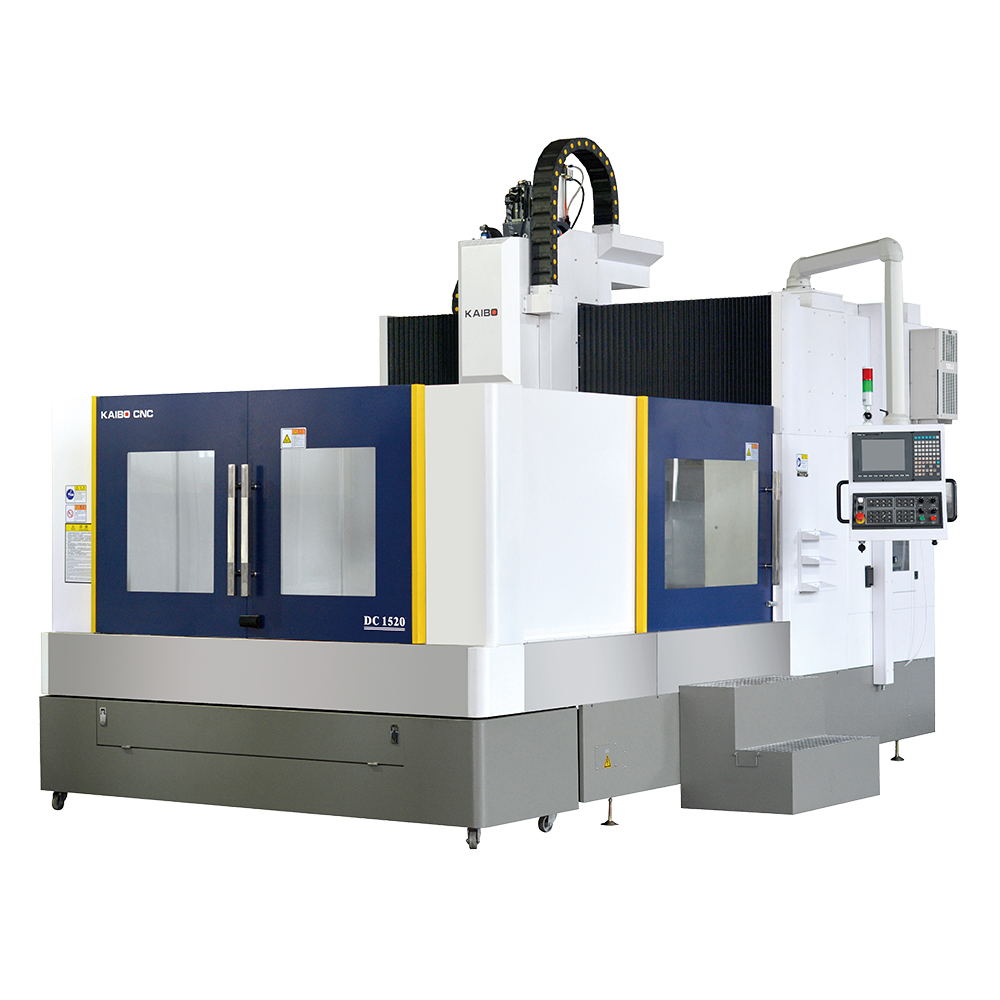

简要描述：j9九游会真人游戏第一品牌数控DC1520中高速龙门数控铣，是j9九游会真人游戏第一品牌专门为大模具设计的，填补目前市场上雕铣机无法加工大尺寸模具的空白，三轴拥有1500*2000*720mm的合理行程，同时拥有很好的精度和很高的刚性，体现了飞鹤产品精湛的工艺水平。
更新时间：2024-02-20 访问次数：124j9九游会真人游戏第一品牌数控DC1520中高速龙门数控铣，是j9九游会真人游戏第一品牌专门为大模具设计的，填补目前市场上雕铣机无法加工大尺寸模具的空白，三轴拥有1500*2000*720mm的合理行程，同时拥有很好的精度和很高的刚性，体现了飞鹤产品精湛的工艺水平。
| 规格/机型 Parameter/Model | DC-1520 | |
| 精度 Accuracy |
定位精度 Positioning accuracy |
0.01mm |
| 重复定位精度 Repeat positioning accuracy |
0.005mm | |
| 工作台 Worktable |
工作台尺寸 Worktable size |
1500*2000mm |
| T型槽 T-slot size |
6T-12-180mm | |
| 最大工作负重 Max. load |
3000Kg | |
| 加工范围 Travel |
X/Y/Z轴行程 X/Y/Z axis travel |
1500/2000/720mm |
| 龙门宽度 Gantry width |
1600mm | |
| 横梁至工作台面距离 Beam to worktable |
900mm | |
| 主轴鼻端至工作台面距离 Spindle nose to worktable |
135-855mm | |
| 进给 Feed |
快速进给 G00 Max. feeding speed G00 |
15m/min |
| 切削进给 G01 Max. working speed G01 |
10m/min | |
| X/Y/Z轴电机功率 X/Y/Z axis motor power |
4400w/4400w/4400w | |
| 主轴 Spindle |
主轴功率 Spindle motor power |
15KW |
| 主轴最高转速 Spindle Max. speed |
8000rpm | |
| 刀具规格 Tool holder |
BT40 | |
| 刀库（选配） Tool Magazine（Opt.) |
刀库类型 ATC type |
刀臂式刀库 Arm type |
| 刀库容量 ATC capacity |
24pcs | |
| 通用参数 Common |
工作电压及总容量 Power supply and total capacity |
3P/380V/50Hz/30KVA |
| 机床重量 Machine weight |
17000Kg | |
| 外形尺寸 Dimension |
5000*3040*3230mm | |
| 主要部件 Main parts |
系统 Controller |
新代 21MA/台湾 Syntec 21MA/Taiwan |
| 交流伺服电机（驱动） AC servo motor(Driver) |
安川/日本 Yaskawa/Japan |
|
| 主轴变频器 Spindle inverter |
汇川/中国 Inovance/China |
|
| 线轨 Linear guide way |
55 上银，银泰/台湾 55 Hiwin,PMI/Taiwan |
|
| 丝杠 Ball screw |
5010 上银，银泰/台湾 5010 Hiwin,PMI/Taiwan |
|
| 电子手轮 Electronic hand-wheel |
EHDW-BA5S-1 远瞻/台湾 EHDW-BA5S-1 Future/Taiwan |
|
| 润滑系统 Lubrication system |
YET-A2P2 裕祥精机/台湾 YET-A2P2 ISHAN/Taiwan |
|
| 油冷机 Oil Coolant Chiller |
帕森托尔/中国 Parsonthor/China |
|
| 空调 Air conditioner |
EA-6AP 帕森托尔/中国 EA-6AP Parsonthor/China |
|
| 排屑器 Chip conveyor |
内置螺旋排屑 Inside screw-type |
|
