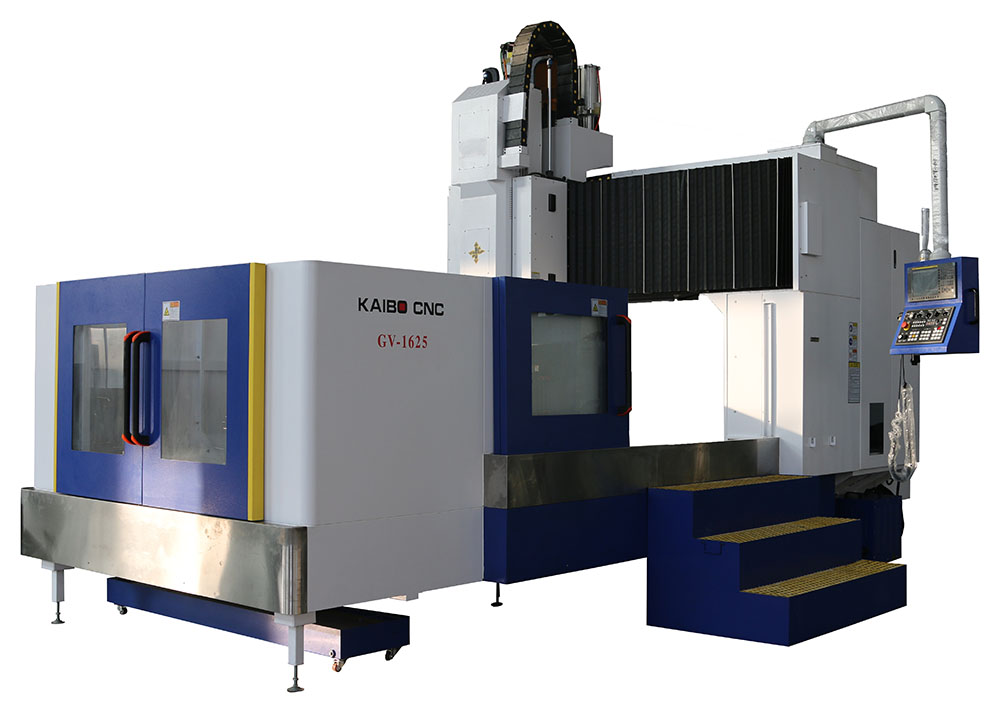

0574-65306672简要描述:j9九游会真人游戏第一品牌数控GV-1625型龙门数控铣是为了适应当前的市场要求而设计的,既考虑机床在加工时高速移动和高速切削,又保证机床加工产品的高精度、高光度。因此采用日本发那科(选配西门子)系统、伺服电机,采用台湾高速、高精的导轨、丝杠、主轴。合理的结构设计,严格的装配调试,确保了该机能满足高速、高精的加工要求。
j9九游会真人游戏第一品牌数控GV-1625型龙门数控铣是为了适应当前的市场要求而设计的,既考虑机床在加工时高速移动和高速切削,又保证机床加工产品的高精度、高光度。因此采用日本发那科(选配西门子)系统、伺服电机,采用台湾高速、高精的导轨、丝杠、主轴。合理的结构设计,严格的装配调试,确保了该机能满足高速、高精的加工要求。
规格/机型 Parameter/Model | GV-1625 | |
精度 Accuracy |
定位精度 Positioning accuracy |
0.01mm |
重复定位精度 Repeat positioning accuracy |
0.005mm | |
工作台 Worktable |
工作台尺寸 Worktable size |
1500*2400mm |
T型槽 T-slot size |
8T-18-180mm | |
最大工作负重 Max. load |
7000Kg | |
加工范围 Travel |
X/Y/Z轴行程 X/Y/Z axis travel |
1700/2400/750mm |
龙门宽度 Gantry width |
1800mm | |
横梁至工作台面距离 Beam to worktable |
900mm | |
主轴鼻端至工作台面距离 Spindle nose to worktable |
150-900mm | |
进给 Feed |
快速进给 G00 Max. feeding speed G00 |
20m/min |
切削进给 G01 Max. working speed G01 |
8m/min | |
X/Y/Z轴电机功率 X/Y/Z axis motor power |
βis40/βis40/βis40B | |
主轴 Spindle |
主轴功率 Spindle motor power |
BisP30-22kw |
主轴最高转速 Spindle Max. speed |
6000rpm | |
刀具规格 Tool holder |
BT50 | |
刀库(选配) Tool Magazine(Opt.) |
刀库类型 ATC type |
刀臂式刀库 Arm type |
刀库容量 ATC capacity |
24pcs | |
通用参数 Common |
工作电压及总容量 Power supply and total capacity |
3P/380V/50Hz/40KVA |
机床重量 Machine weight |
22000Kg | |
外形尺寸 Dimension |
6800*3200*3500mm | |
主要部件 Main parts |
系统 Controller |
发那科/日本 Fanuc/Japan |
交流伺服电机(驱动) AC servo motor(Driver) |
发那科/日本 Fanuc/Japan |
|
主轴变频器 Spindle inverter |
发那科/日本 Fanuc/Japan |
|
线轨 Linear guide way |
55 上银,银泰/台湾 55 Hiwin,PMI/Taiwan |
|
丝杠 Ball screw |
6310/6310/5010 上银,银泰/台湾 6310/6310/5010 Hiwin,PMI/Taiwan |
|
电子手轮 Electronic hand-wheel |
EHDW-BA5S-1 远瞻/台湾 EHDW-BA5S-1 Future/Taiwan |
|
润滑系统 Lubrication system |
YET-A2P2 裕祥精机/台湾 YET-A2P2 ISHAN/Taiwan |
|
油冷机 Oil Coolant Chiller |
帕森托尔/中国 Parsonthor/China |
|
空调 Air conditioner |
EA-6AP 帕森托尔/中国 EA-6AP Parsonthor/China |
|
排屑器 Chip conveyor |
内置螺旋排屑 Inside screw-type |
