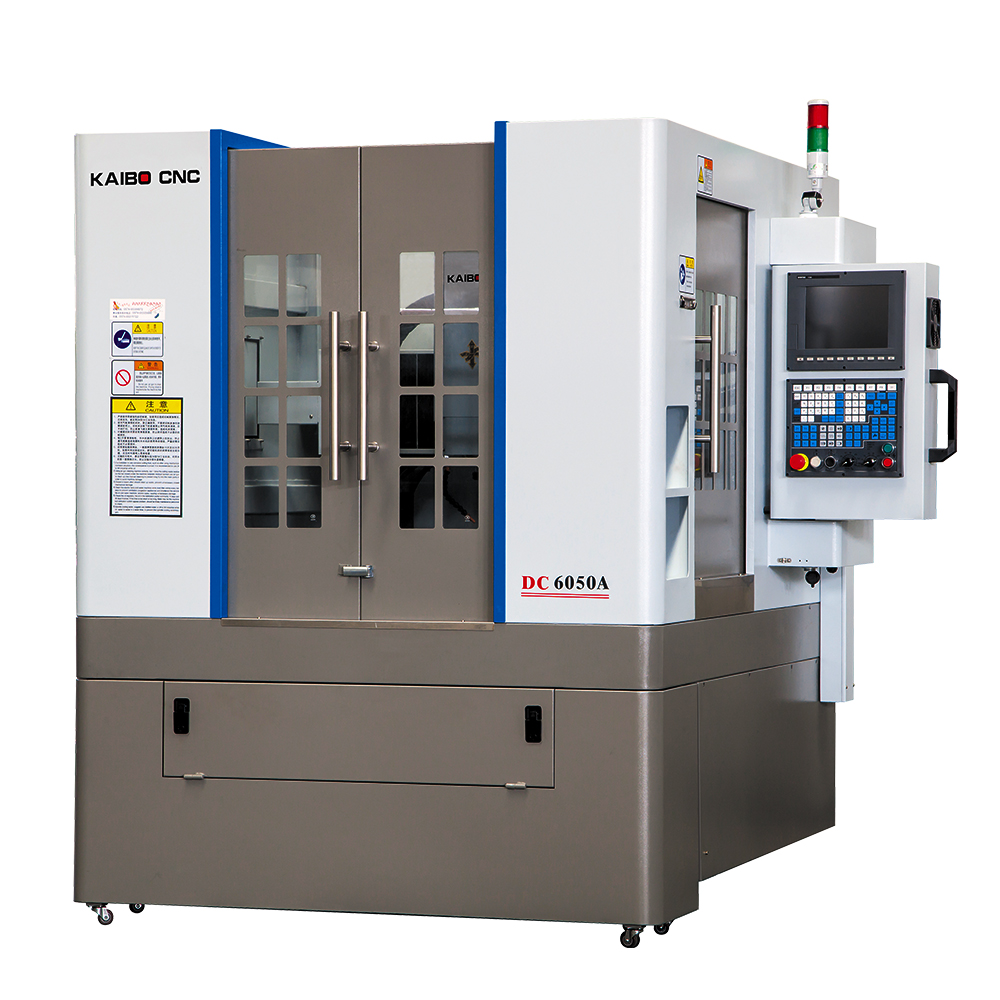

DC6050A数控雕刻机

简要描述:DC6050A数控雕刻机是j9九游会真人游戏第一品牌数控的经典机型,增加了X、Y、Z轴的工作行程,采用全套高精密数控专用轴承和高精密导轨和滚动丝杆,进口伺服电机,使该机具有更高的刚性和加工精度。全封闭的时尚设计,线条流畅、明快,外形美观、大方。配3KW高精度变频电主轴,特别适用于模具型腔的雕铣,在精密滴塑模、烫金模、紫铜电极以及注塑模、冷冲模和铜、钢模的加工中更是独具匠心。

  • 更新时间:2024-02-20
  • 访问次数:214
详情介绍

DC6050A数控雕刻机是j9九游会真人游戏第一品牌数控的经典机型,增加了X、Y、Z轴的工作行程,采用全套高精密数控专用轴承和高精密导轨和滚动丝杆,进口伺服电机,使该机具有更高的刚性和加工精度。全封闭的时尚设计,线条流畅、明快,外形美观、大方。配3KW高精度变频电主轴,特别适用于模具型腔的雕铣,在精密滴塑模、烫金模、紫铜电极以及注塑模、冷冲模和铜、钢模的加工中更是独具匠心。

规格/机型 Parameter/Model DC-6050A
精度
Accuracy
定位精度
Positioning accuracy
0.01mm
重复定位精度
Repeat positioning accuracy
0.005mm
工作台
Worktable
工作台尺寸
Worktable size
600*530mm
T型槽
 T-slot size
5T-12-105mm
最大工作负重
Max. load
250Kg
加工范围
Travel
X/Y/Z轴行程
X/Y/Z axis travel
600/500/160mm
龙门宽度
Gantry width
660mm
横梁至工作台面距离
Beam to worktable
380mm
主轴鼻端至工作台面距离
Spindle nose to worktable
170-330mm
进给
Feed
快速进给 G00
Max. feeding speed G00
15m/min
切削进给 G01
Max. working speed G01
10m/min
X/Y/Z轴电机功率
X/Y/Z axis motor power
750w/750w/750w
主轴
Spindle
主轴功率
Spindle motor power
3KW
主轴最高转速
Spindle Max. speed
21000rpm
刀具规格
Tool holder
ER20(Φ3.17-Φ12)
主轴外径
Spindle diameter
110mm
刀库(选配)
Tool Magazine(Opt.)
刀库类型
ATC type
直排刀库
Straight-row type
刀库容量
ATC capacity
6pcs
通用参数
Common
工作电压及总容量
Power supply and total capacity
3P/380V/50Hz/9KVA
机床重量
Machine weight
2500Kg
外形尺寸
Dimension
1850*1800*1910mm
主要部件
Main parts
系统
Controller
新代 21MA/台湾
Syntec 21MA/Taiwan
交流伺服电机(驱动)
AC servo motor(Driver)
安川/日本
Yaskawa/Japan
主轴变频器
Spindle inverter
汇川/中国
Inovance/China
线轨
Linear guide way
30 上银,银泰/台湾
30 Hiwin, PMI/Taiwan
丝杠
Ball screw
2505 上银,银泰/台湾
2505 Hiwin,PMI/Taiwan
电子手轮
Electronic hand-wheel
EHDW-BA5S-1 远瞻/台湾
EHDW-BA5S-1 Future/Taiwan
润滑系统
Lubrication system
YET-A2P2 裕祥精机/台湾
YET-A2P2 ISHAN/Taiwan
油冷机
Oil Coolant Chiller
选配帕森托尔/中国
Opt.Parsonthor/China
空调
Air conditioner
选配帕森托尔/中国
Opt.Parsonthor/China
排屑器
Chip conveyor
