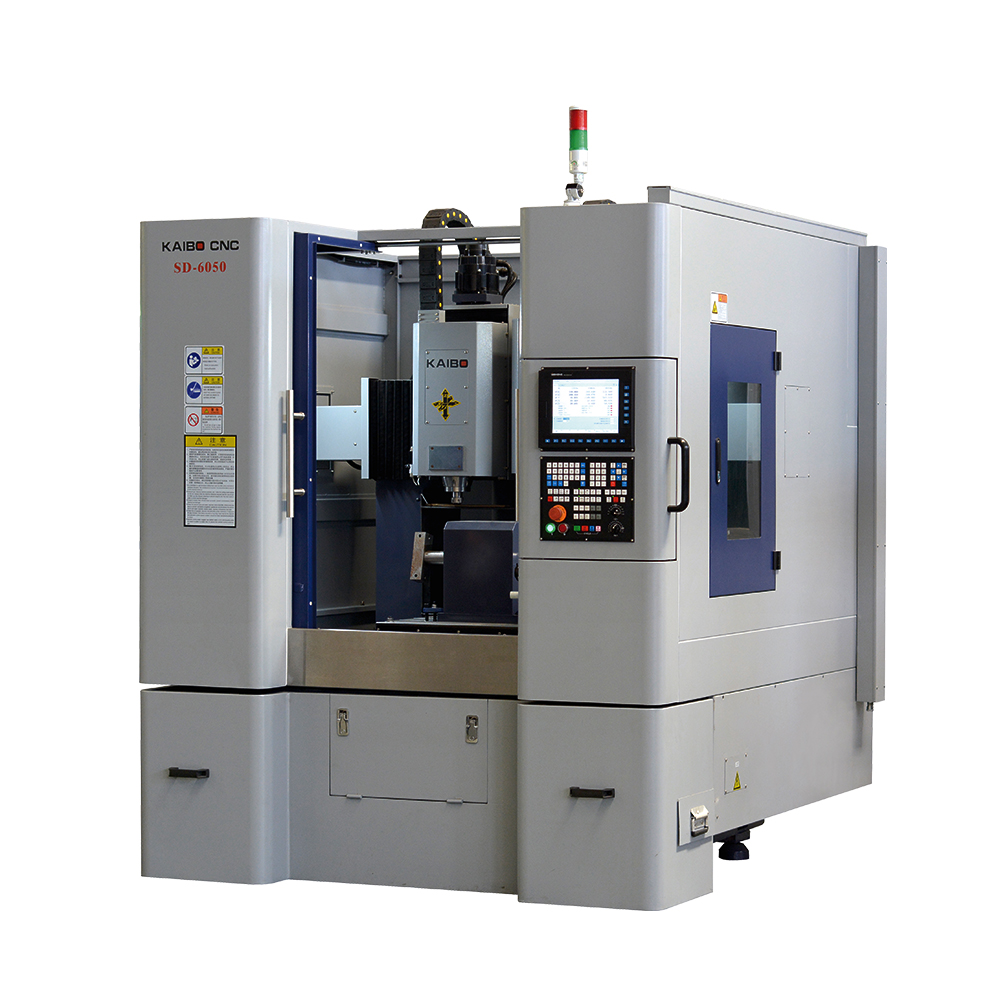

SD-6050双工位鞋模专用机

简要描述:双工位鞋模专用机是一款用于将模具内平面状的中底压制成具有楦底曲形状的中底压合成型设备。该设备具有两个工位,每个工位上都有一个鞋模具。模具定位系统能够将模具精确地固定在工位上,确保模具的位置和角度正确。这种设备的特点是采用双工位、双联油缸、快速增压、压力强,中底效果定型效果佳。

  • 更新时间:2024-03-01
  • 访问次数:133
详情介绍

  一、产品介绍

  双工位鞋模专用机是一款用于将模具内平面状的中底压制成具有楦底曲形状的中底压合成型设备。该设备具有两个工位,每个工位上都有一个鞋模具。模具定位系统能够将模具精确地固定在工位上,确保模具的位置和角度正确。这种设备的特点是采用双工位、双联油缸、快速增压、压力强,中底效果定型效果佳。

  此外,它还可以实现高效率、高精度的中底压合成型,并且可以广泛应用于各种鞋类产品的大规模生产中。总之,双工位鞋模专用机是一款高效、精准的鞋类制造设备,为鞋类生产商提供了更快速、更高效、更高质量的鞋类制造解决方案。以下是其工作原理的简要说明:

  1.鞋模具定位:该设备具有两个工位,每个工位上都有一个鞋模具。模具定位系统将模具精确地固定在工位上,确保模具的位置和角度正确。



  2.鞋材送料:设备通过自动化系统,将所需的鞋材(如皮革、合成革等)送至模具周围。



  3.温度控制:设备内部装有加热元件,可以对模具进行加热,使其达到一定的温度。同时,设备还具有冷却系统,以确保模具温度的稳定。



  4.压力控制:该设备具有强大的气压系统,可以对模具施加一定的压力,使鞋材在模具内成型。压力的大小和时间可以调整,以适应不同尺寸和材料的鞋材。



  5.时间控制:根据鞋材的厚度、硬度等特性,设备可以设定不同的成型时间。成型时间通常需要几秒钟到几分钟不等。



  6.脱模与成品输出:成型完成后,设备会自动或半自动地将模具打开,将成型的鞋子从模具中取出。然后,这些鞋子会经过一些后续处理(如修边、打磨等),最终成为成品。



  7.自动检测与修正:为了确保制造过程的精确性和产品质量,设备还配备了各种传感器和检测装置,以监控模具的温度、压力等参数,并进行自动修正或提醒操作员进行调整。



  8.自动化与智能化:通常都具备一定程度的自动化和智能化功能。例如,它们可以通过预设的程序或通过与计算机系统的连接来实现自动化控制。这不仅提高了生产效率,还减少了人为错误和劳动强度。



  9.维护与保养:为了确保设备的长期稳定运行,操作员需要定期进行设备的维护和保养工作,如清洁、润滑、检查等。



  总之,双工位鞋模专用机通过精确的温度和压力控制,以及材料送料、脱模等自动化功能,实现了高效、高精度的鞋类制造。

  二、操作方法:


  1.准备工作:确保机器接通电源并处于正常工作状态。准备好需要使用的鞋模材料和工具。


  2.调整机器设置:根据需要,调整机器上的参数和设置,例如温度、压力等。这些参数可能因不同的鞋模材料而有所不同,确保按照制造商提供的指导进行正确设置。


  3.准备鞋模:将待加工的鞋模放置在机器的工作台上,并固定好。确保鞋模位置准确,并注意安全操作。


  4.操作机器:根据机器的操作说明,启动机器并选择适当的加工程序。这可能包括预热、压力施加、冷却等步骤。请务必遵循操作说明和安全规程。


  5.监控过程:在加工过程中,密切关注机器运行情况和鞋模的加工状态。确保机器正常运行并避免任何异常情况。


  6.完成加工:一旦加工完成,停止机器并小心取出加工好的鞋模。注意避免烫伤或其他意外情况发生。


  7.清洁和维护:及时清理机器,保持其干净整洁。按照制造商的建议进行机器的维护保养,以确保其性能和寿命。


  请注意,以上是一般的操作方法,具体的步骤可能会因不同的双工位鞋模专用机型号而有所差异。务必遵循机器制造商提供的详细操作说明和安全指南。


  三、技术参数

规格/机型 Parameter/Model SD-6050
精度
Accuracy
定位精度
Positioning accuracy
0.01mm
重复定位精度
Repeat positioning accuracy
0.005mm
工作台
Worktable
工作台尺寸
Worktable size
600*535mm
T型槽
 T-slot size
5T-12-105mm
z大工作负重
Max. load
300Kg
加工范围
Travel
X/Y/Z轴行程
X/Y/Z axis travel
260/550/260mm
龙门宽度
Gantry width
900mm
横梁至工作台面距离
Beam to worktable
500mm
主轴鼻端至工作台面距离
Spindle nose to worktable
140-400mm
进给
Feed
快速进给 G00
Max. feeding speed G00
15m/min
切削进给 G01
Max. working speed G01
10m/min
X/Y/Z轴电机功率
X/Y/Z axis motor power
850w/850w/850w
双主轴
Double-Spindle
主轴功率
Spindle motor power
4KW
主轴z高转速
Spindle Max. speed
21000rpm
刀具规格
Tool holder
ER25(Φ3.17-Φ16)
通用参数
Common
工作电压及总容量
Power supply and total capacity
3P/380V/50Hz/15KVA
机床重量
Machine weight
4200Kg
外形尺寸
Dimension
2100*1800*1900mm
主要部件
Main parts
系统
Controller
维宏高速系统
Weihong
交流伺服电机(驱动)
AC servo motor(Driver)
安川/日本
Yaskawa/Japan
主轴变频器
Spindle inverter
汇川/中国
Inovance/China
线轨
Linear guide way
30 上银,银泰/台湾,力士乐/德国
30 Hiwin,PMI/Taiwan,Rexroth/German
丝杠
Ball screw
2505 上银,银泰/台湾
2505 Hiwin,PMI/Taiwan
电子手轮
Electronic hand-wheel
EHDW-BA5S-1 远瞻/台湾
EHDW-BA5S-1 Future/Taiwan
润滑系统
Lubrication system
YET-A2P2 裕祥精机/台湾
YET-A2P2 ISHAN/Taiwan
油冷机
Oil Coolant Chiller
帕森托尔/中国
Parsonthor/China
空调
Air conditioner
选配帕森托尔/中国
Opt.Parsonthor/China
